LATS CAD новый способ эффективного проектирования систем кондиционирования

LATS CAD — новый программный продукт для проектирования систем кондиционирования LG Electronics. Простота установки и настройки, наличие готовых графических элементов, автоматический подбор внутренних и наружных блоков, встроенные расчеты (теплопоступлений в помещения и гидравлический трубопроводов) и возможность получения спецификаций обеспечивают максимальную экономию времени.

В данной статье вы ознакомитесь с основными функциональными возможностями программы LATS CAD. Главная цель этого краткого обзора — показать преимущества проектирования и выполнения расчетов в одной системе и их влияние на увеличение точности и скорости выполнения проектных работ.

Разработка систем кондиционирования относится к одной из важных частей раздела ОВ, так как в большинстве вновь проектируемых и реконструируемых зданий необходимо обеспечить комфортные условия пребывания человека в помещении, особенно в теплый и переходный периоды года. За последние несколько лет одним из самых популярных видов оборудования для  кондиционирования воздуха стали мультизональные системы (VRF).

Многие компании -производители оборудования систем кондиционирования не останавливаются только на его изготовлении. С целью упростить процесс монтажа, пуско-наладочных работ и дальнейшей эксплуатации системы разработчики поставляют собственное программное обеспечение, облегчающее внедрение и проектирование VRF систем на тех или иных объектах. Несмотря на некоторые отличия, большинство из них ограничиваются следующим функционалом: выбор моделей внутренних и наружных блоков, расчет диаметров фреонопроводов и подбор дополнительных аксессуаров.

Традиционно в процессе проектирования  часть расчетов выполняется инженером самостоятельно, затем в программе подбора осуществляется выбор необходимого оборудования, на основе отчетов этих программ создаются чертежи систем  и аксонометрические схемы, спецификации материалов и оборудования. Основным недостатком такого подхода является то, что проектировщику необходимо работать с несколькими программами и при любом изменении в проекте приходится вручную вносить правку в каждую из них, заново перерабатывать планы, схемы, пересчитывать спецификации, все это приводит к тому, что на каждом этапе какая-то часть информации может быть утеряна.

LG Electronics, как один из мировых лидеров мировой индустрии климата, помимо традиционной программы подбора оборудования LATS Multi V, которую уже много лет применяют российские проектировщики, с этого года предлагает воспользоваться новым и более удобным программным продуктом – LATS CAD. Решения, заложенные в LATS CAD, направлены на удовлетворение потребностей проектировщиков в ускорении процесса проектирования, облегчении внесения изменений, а также на общее повышение качества проектирования.

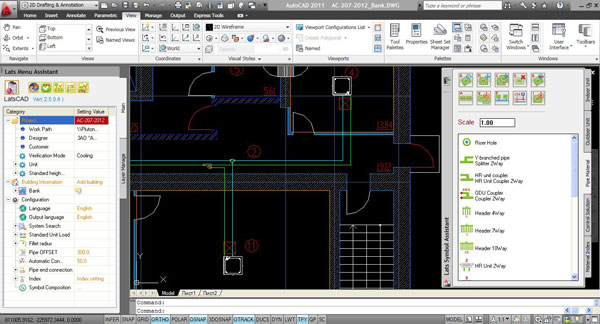

Рис. 1. Общий вид LATS CAD в AutoCAD 2011

Основными отличительными особенностями, помогающими работающему в LATS CAD инженеру, являются:

  • работа в стандартном интерфейсе AutoCAD;
  • наличие встроенных расчетов;
  • возможность автоматического или ручного выбора необходимого оборудования;
  • возможность формирования отчета, включающего в себя сведения о проектируемом здании, температурных параметрах расчета и технических особенностей подобранного оборудования;
  • простота и логичность программы, автоматическое обновление каталогов оборудования.

Благодаря совмещению расчетных функций LATS CAD с графическими инструментами AutoCAD при работе с программой достигаются высокая эффективность и точность. В отличие от традиционных программ подбора, LATS CAD работает с данными, содержащимися в чертеже.

Для корректной работы данного приложения понадобится следующее программное обеспечение: 32 битная версия операционной системы Microsoft Windows (XP или 7), Autodesk AutoCAD (версии 2007 - 2011), Microsoft Office 2003 или 2007.

Алгоритм работы в LATS CAD заключается в следующем:

  • задаются температурные условия расчета, описываются помещения (их площадь и величина теплопоступлений), в которых необходимо предусмотреть кондиционирование воздуха (Рис. 2)

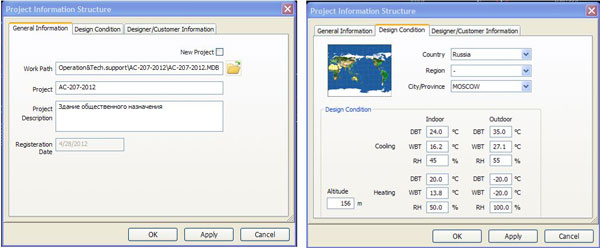

Рис.2 Окна общей информации о проекте

  • производятся выбор и расстановка внутренних блоков (вручную или при помощи автоматической расстановки средствами программы) (Рис.3).

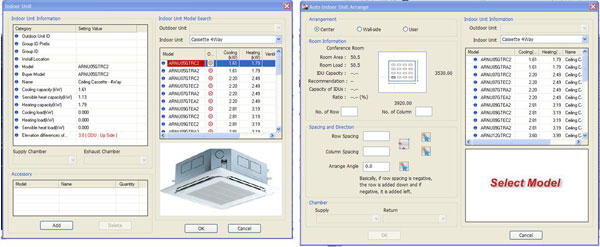

Рис.3 Окна выбора внутренних блоков (слева ручной, справа автоматической расстановки)

  • производится выбор необходимой модели наружного блока (Рис.4)

Рис.4 Окно выбора наружного блока

  • чертится трассировка сети: определяется месторасположение вертикальных стояков (если необходимо), магистрали, производится присоединение внутренних блоков и расстановка трубных разветвителей, Эти действия возможно осуществить как в автоматическом так и в ручном режиме (Рис.5)

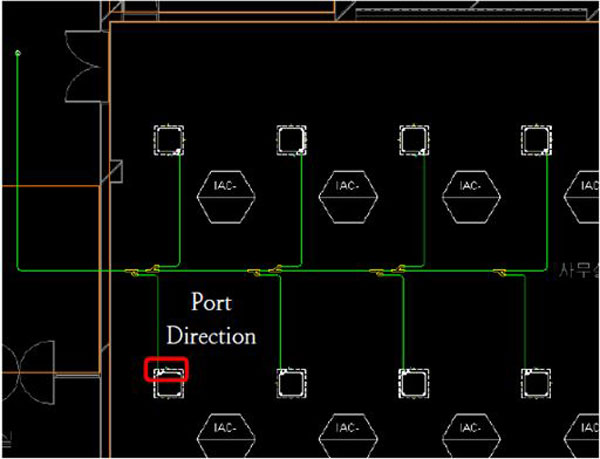

Рис.5 Пример автоматической трассировки фреонопроводов

  • выполняется  разводка дренажных трубопроводов от внутренних блоков (Рис.6)

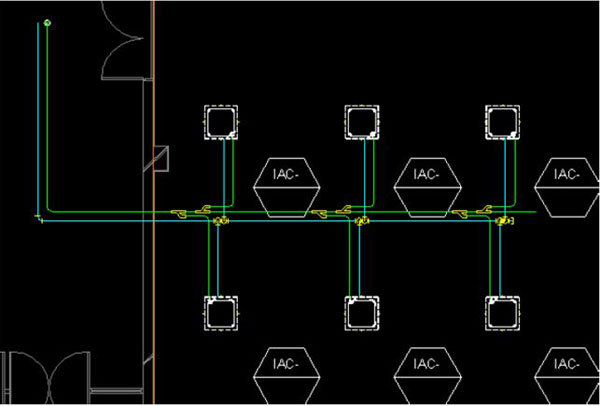

Рис.6 Трассировка дренажных трубопроводов

  • заключительным этапом выполнятеся  расчет систем и формирование отчета о спроектированных системах;
  •  дополнительно можно подобрать и расположить на чертеже необходимые устройства для локального и централизованного управления системами.

Одним из основных преимуществ проектирования и расчета фреонопроводов и дренажной системы является то, что трассировка сети производится средствами LATS CAD графически, а следовательно, отпадает необходимость трудоемкого ручного табличного ввода данных для расчета, а затем и вычерчивания рассчитанных систем.

Гидравлический расчет сети и подбор диаметров трубопроводов и фасонных частей производится автоматически на основе данных чертежа AutoCAD, заданных проектировщиком граничных условий и правил ветвления. Изменения в трубопроводной сети можно внести непосредственно на чертеже, после чего в течение нескольких секунд проект будет пересчитан. По результатам расчета строится система трубопроводов, создается спецификация материалов и оборудования (в формате Excel).  Подписи элементов систем вставляются в чертеж ассоциативно, сведения для этого берутся из расчетных данных и после выбора нужного шаблона.

Таким образом, на российском рынке представлен новый инструмент для проектирования мультизональных систем кондиционирования воздуха LG. Он достаточно удобен, прост в работе и совершенно бесплатен.

Получить консультации, а также последнюю версию программы можно в  российском представительстве LG Electronics.

Статья подготовлена отделом технической поддержки департамента кондиционирования и энергосберегающих решений

www.lgaircon.ru

Тел. +7 (495) 933 65 65
